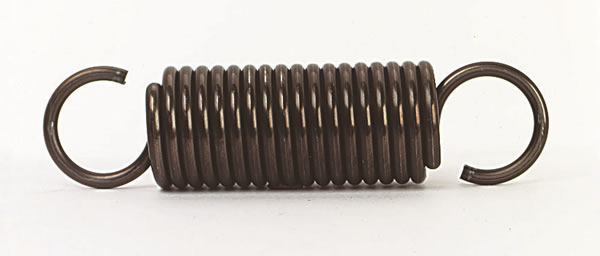

引張スプリング　フリーサイズ　ピアノ線

材質

SWP-A

巻方向

右

フック形状

逆丸フック

表面処理

防錆油

外径

3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
20
22
25
28
32
36
40
50

納期

1～20個/2日後発送
21～49個/3日後発送
50個以上の場合はあらためて納期のご連絡を差し上げます

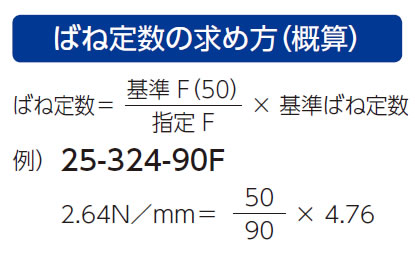

ばね定数の求め方（概算）

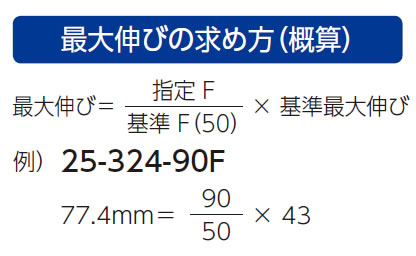

最大伸びの求め方（概算）

この製品は受注生産品のため、注文後のキャンセルはご容赦ください

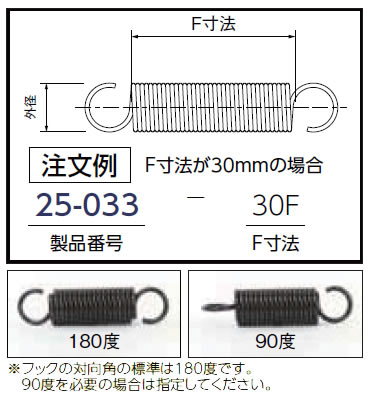

※F寸法が50mm時の値
※最大荷重及び初張力は長さにとらわれず一定です

製品番号

外径
mm

線径
mm

最大荷重

最大伸び
mm

初張力
N

ばね定数
N/mm

注文数別単価（円）

N

(kgf)

25-033

3

0.3

2.37

0.24

87

0.18

0.03

長さ/個数	1～2	3～4	5～9	10～19	20～49	50～99	100～199	200～299	300～399
10～20mm	660	550	450	320	225	198	176	151	133
21～50mm	690	580	480	340	245	217	193	166	146
51～100mm	780	650	550	380	270	242	214	184	162
101～150mm	870	730	630	440	320	289	256	220	194
151～200mm	1,020	850	740	510	380	340	302	260	229
201～250mm	1,100	910	790	560	435	387	344	296	260
251～300mm	1,370	1,160	1,010	710	550	491	437	376	331

受注生産品

25-034

3

0.4

5.32

0.54

41

0.53

0.12

長さ/個数	1～2	3～4	5～9	10～19	20～49	50～99	100～199	200～299	300～399
10～20mm	660	550	450	320	225	198	176	151	133
21～50mm	690	580	480	340	245	217	193	166	146
51～100mm	780	650	550	380	270	242	214	184	162
101～150mm	870	730	630	440	320	289	256	220	194
151～200mm	1,020	850	740	510	380	340	302	260	229
201～250mm	1,100	910	790	560	435	387	344	296	260
251～300mm	1,370	1,160	1,010	710	550	491	437	376	331

受注生産品

25-043

4

0.4

4.08

0.42

85

0.31

0.04

長さ/個数	1～2	3～4	5～9	10～19	20～49	50～99	100～199	200～299	300～399
10～20mm	660	550	450	320	225	198	176	151	133
21～50mm	690	580	480	340	245	217	193	166	146
51～100mm	780	650	550	380	270	242	214	184	162
101～150mm	870	730	630	440	320	289	256	220	194
151～200mm	1,020	850	740	510	380	340	302	260	229
201～250mm	1,100	910	790	560	435	387	344	296	260
251～300mm	1,370	1,160	1,010	710	550	491	437	376	331

受注生産品

25-044

4

0.5

7.66

0.78

47

0.77

0.15

長さ/個数	1～2	3～4	5～9	10～19	20～49	50～99	100～199	200～299	300～399
10～20mm	660	550	450	320	225	198	176	151	133
21～50mm	690	580	480	340	245	217	193	166	146
51～100mm	780	650	550	380	270	242	214	184	162
101～150mm	870	730	630	440	320	289	256	220	194
151～200mm	1,020	850	740	510	380	340	302	260	229
201～250mm	1,100	910	790	560	435	387	344	296	260
251～300mm	1,370	1,160	1,010	710	550	491	437	376	331

受注生産品

25-053

5

0.5

6.22

0.63

84

0.49

0.07

長さ/個数	1～2	3～4	5～9	10～19	20～49	50～99	100～199	200～299	300～399
10～20mm	660	550	450	320	225	198	176	151	133
21～50mm	690	580	480	340	245	217	193	166	146
51～100mm	780	650	550	380	270	242	214	184	162
101～200mm	1,100	910	790	560	405	364	323	278	245
201～300mm	1,370	1,160	1,010	710	550	491	437	376	331
301～450mm	1,580	1,310	1,160	840	675	605	538	463	407
451～600mm	2,100	1,730	1,510	1,180	945	851	756	650	572

受注生産品

25-054

5

0.6

10.1

1.03

49

1.01

0.18

長さ/個数	1～2	3～4	5～9	10～19	20～49	50～99	100～199	200～299	300～399
10～20mm	660	550	450	320	225	198	176	151	133
21～50mm	690	580	480	340	245	217	193	166	146
51～100mm	780	650	550	380	270	242	214	184	162
101～200mm	1,100	910	790	560	405	364	323	278	245
201～300mm	1,370	1,160	1,010	710	550	491	437	376	331
301～450mm	1,580	1,310	1,160	840	675	605	538	463	407
451～600mm	2,100	1,730	1,510	1,180	945	851	756	650	572

受注生産品

25-063

6

0.6

8.55

0.87

79

0.71

0.1

長さ/個数	1～2	3～4	5～9	10～19	20～49	50～99	100～199	200～299	300～399
10～20mm	660	550	450	320	225	198	176	151	133
21～50mm	690	580	480	340	245	217	193	166	146
51～100mm	820	680	580	410	295	265	235	202	178
101～200mm	1,100	910	790	560	435	387	344	296	260
201～300mm	1,470	1,220	1,070	770	590	529	470	404	356
301～450mm	1,680	1,420	1,250	910	725	652	580	499	439
451～600mm	2,310	1,890	1,640	1,270	1,025	921	819	704	620

受注生産品

25-065

6

0.8

18.9

1.93

35

2.13

0.47

長さ/個数	1～2	3～4	5～9	10～19	20～49	50～99	100～199	200～299	300～399
10～20mm	660	550	450	320	225	198	176	151	133
21～50mm	690	580	480	340	245	217	193	166	146
51～100mm	820	680	580	410	295	265	235	202	178
101～200mm	1,100	910	790	560	435	387	344	296	260
201～300mm	1,470	1,220	1,070	770	590	529	470	404	356
301～450mm	1,680	1,420	1,250	910	725	652	580	499	439
451～600mm	2,310	1,890	1,640	1,270	1,025	921	819	704	620

受注生産品

25-073

7

0.7

10.3

1.05

70

0.96

0.13

長さ/個数	1～2	3～4	5～9	10～19	20～49	50～99	100～199	200～299	300～399
10～20mm	660	550	450	320	225	198	176	151	133
21～50mm	690	580	480	340	245	217	193	166	146
51～100mm	820	680	580	410	295	265	235	202	178
101～200mm	1,100	910	790	560	435	387	344	296	260
201～300mm	1,470	1,220	1,070	770	590	529	470	404	356
301～450mm	1,680	1,420	1,250	910	725	652	580	499	439
451～600mm	2,310	1,890	1,640	1,270	1,025	921	819	704	620

受注生産品

25-075

7

0.9

21.2

2.16

35

2.94

0.52

長さ/個数	1～2	3～4	5～9	10～19	20～49	50～99	100～199	200～299	300～399
10～20mm	660	550	450	320	225	198	176	151	133
21～50mm	690	580	480	340	245	217	193	166	146
51～100mm	820	680	580	410	295	265	235	202	178
101～200mm	1,160	990	860	610	465	416	370	318	280
201～300mm	1,470	1,230	1,080	780	625	563	500	430	378
301～450mm	1,790	1,520	1,340	980	780	699	622	535	471
451～600mm	2,420	2,050	1,760	1,370	1,105	992	882	759	668

受注生産品

25-083

8

0.8

14.5

1.48

74

1.26

0.18

長さ/個数	1～2	3～4	5～9	10～19	20～49	50～99	100～199	200～299	300～399
10～20mm	660	550	450	320	225	198	176	151	133
21～50mm	750	620	520	360	260	232	206	177	156
51～100mm	820	680	580	410	295	265	235	202	178
101～200mm	1,100	910	790	560	435	387	344	296	260
201～300mm	1,470	1,220	1,070	770	590	529	470	404	356
301～450mm	1,680	1,420	1,250	910	725	652	580	499	439
451～600mm	2,310	1,890	1,640	1,270	1,025	921	819	704	620

受注生産品

25-085

8

1

27

2.76

41

3.04

0.58

長さ/個数	1～2	3～4	5～9	10～19	20～49	50～99	100～199	200～299	300～399
10～20mm	660	550	450	320	225	198	176	151	133
21～50mm	750	620	520	360	260	232	206	177	156
51～100mm	820	680	580	410	295	265	235	202	178
101～200mm	1,160	990	860	610	465	416	370	318	280
201～300mm	1,470	1,230	1,080	780	625	563	500	430	378
301～450mm	1,790	1,520	1,340	980	780	699	622	535	471
451～600mm	2,420	2,050	1,760	1,370	1,105	992	882	759	668

受注生産品

25-094

9

1

24.4

2.49

56

2.45

0.39

長さ/個数	1～2	3～4	5～9	10～19	20～49	50～99	100～199	200～299	300～399
10～20mm	660	550	450	320	225	198	176	151	133
21～50mm	750	620	520	360	260	232	206	177	156
51～100mm	820	680	580	410	295	265	235	202	178
101～200mm	1,160	990	860	610	465	416	370	318	280
201～300mm	1,470	1,230	1,080	780	625	563	500	430	378
301～450mm	1,790	1,520	1,340	980	780	699	622	535	471
451～600mm	2,420	2,050	1,760	1,370	1,105	992	882	759	668

受注生産品

25-095

9

1.2

39.2

4

33

4.41

1.05

長さ/個数	1～2	3～4	5～9	10～19	20～49	50～99	100～199	200～299	300～399
10～20mm	690	580	480	340	245	217	193	166	146
21～50mm	780	650	550	380	270	242	214	184	162
51～100mm	950	790	680	470	350	312	277	238	209
101～200mm	1,260	1,070	940	660	505	454	403	347	305
201～300mm	1,580	1,310	1,160	840	675	605	538	463	407
301～450mm	1,890	1,630	1,420	1,040	830	747	664	571	502
451～600mm	2,520	2,100	1,840	1,480	1,200	1,077	958	824	725

受注生産品

25-103

10

1

22.1

2.25

74

1.96

0.27

長さ/個数	1～2	3～4	5～9	10～19	20～49	50～99	100～199	200～299	300～399
10～20mm	690	580	480	340	245	217	193	166	146
21～50mm	780	650	550	380	270	242	214	184	162
51～100mm	950	790	680	470	350	312	277	238	209
101～200mm	1,260	1,070	940	660	505	454	403	347	305
201～300mm	1,580	1,310	1,160	840	675	605	538	463	407
301～450mm	1,890	1,630	1,420	1,040	830	747	664	571	502
451～600mm	2,520	2,100	1,840	1,480	1,200	1,077	958	824	725

受注生産品

25-104

10

1.2

36.5

3.72

44

4.31

0.73

長さ/個数	1～2	3～4	5～9	10～19	20～49	50～99	100～199	200～299	300～399
10～20mm	690	580	480	340	245	217	193	166	146
21～50mm	820	680	580	410	295	265	235	202	178
51～100mm	1,020	850	740	510	380	340	302	260	229
101～200mm	1,370	1,160	1,010	710	550	491	437	376	331
201～300mm	1,790	1,520	1,340	980	780	699	622	535	471
301～450mm	2,000	1,630	1,420	1,090	885	794	706	607	534
451～600mm	2,630	2,210	1,890	1,540	1,260	1,134	1,008	867	763

受注生産品

25-105

10

1.4

56.2

5.73

29

7.64

1.7

長さ/個数	1～2	3～4	5～9	10～19	20～49	50～99	100～199	200～299	300～399
10～20mm	690	580	480	340	245	217	193	166	146
21～50mm	820	680	580	410	295	265	235	202	178
51～100mm	1,020	850	740	510	380	340	302	260	229
101～200mm	1,370	1,160	1,010	710	550	491	437	376	331
201～300mm	1,790	1,520	1,340	980	780	699	622	535	471
301～450mm	2,000	1,630	1,420	1,090	885	794	706	607	534
451～600mm	2,630	2,210	1,890	1,540	1,260	1,134	1,008	867	763

受注生産品

25-113

11

1

17.3

1.77

80

1.45

0.2

長さ/個数	1～2	3～4	5～9	10～19	20～49	50～99	100～199	200～299	300～399
10～20mm	750	620	520	360	260	232	206	177	156
21～50mm	820	680	580	410	295	265	235	202	178
51～100mm	1,100	910	790	560	405	364	323	278	245
101～200mm	1,470	1,220	1,070	770	590	529	470	404	356
201～300mm	1,890	1,630	1,420	1,040	830	747	664	571	502
301～450mm	2,100	1,730	1,510	1,180	945	851	756	650	572
451～600mm	2,840	2,360	2,000	1,670	1,365	1,229	1,092	939	826

受注生産品

25-114

11

1.2

27.8

2.84

46

3.24

0.53

長さ/個数	1～2	3～4	5～9	10～19	20～49	50～99	100～199	200～299	300～399
10～20mm	750	620	520	360	260	232	206	177	156
21～50mm	820	680	580	410	295	265	235	202	178
51～100mm	1,100	910	790	560	405	364	323	278	245
101～200mm	1,470	1,220	1,070	770	590	529	470	404	356
201～300mm	1,890	1,630	1,420	1,040	830	747	664	571	502
301～450mm	2,100	1,730	1,510	1,180	945	851	756	650	572
451～600mm	2,840	2,360	2,000	1,670	1,365	1,229	1,092	939	826

受注生産品

25-115

11

1.4

44.7

4.56

31

6.39

1.24

長さ/個数	1～2	3～4	5～9	10～19	20～49	50～99	100～199	200～299	300～399
10～20mm	750	620	520	360	260	232	206	177	156
21～50mm	820	680	580	410	295	265	235	202	178
51～100mm	1,100	910	790	560	435	387	344	296	260
101～200mm	1,470	1,230	1,080	780	625	563	500	430	378
201～300mm	2,000	1,630	1,420	1,090	885	794	706	607	534
301～450mm	2,310	1,890	1,640	1,270	1,025	921	819	704	620
451～600mm	3,050	2,520	2,150	1,800	1,470	1,323	1,176	1,011	890

受注生産品

カタログに無いばね、特注対応承ります。
